由于單質(zhì)粉末顆粒粗、分散均勻性差，燒結(jié)過程中的合金化僅體現(xiàn)在金屬粉末顆粒的界面處，合金化程度非常有限，從而導(dǎo)致粉末燒結(jié)體的綜合力學(xué)性能較差，對超硬磨粒的把持力和與超硬磨粒間的磨損適配性較差，限制了超硬制品性能的發(fā)揮。

預(yù)合金粉是將所需多組元成分預(yù)先分散組合，實(shí)現(xiàn)原子級別的均勻混合，形成多組元成分的均勻集合體，所制備的合金顆粒內(nèi)部合金化充分均勻，其燒結(jié)體的合金化程度高，性能均勻穩(wěn)定，對超硬磨粒的把持力亦大大提高；同時預(yù)合金粉具有與超硬磨粒間較好的磨損適配性，可大幅提高超硬材料制品的綜合使用性能。預(yù)合金粉的應(yīng)用是超硬材料及制品行業(yè)發(fā)展的必然趨勢。

產(chǎn)品特性：

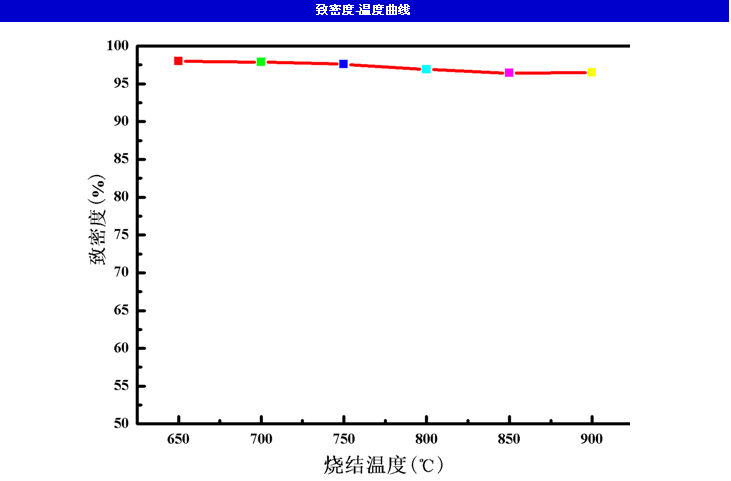

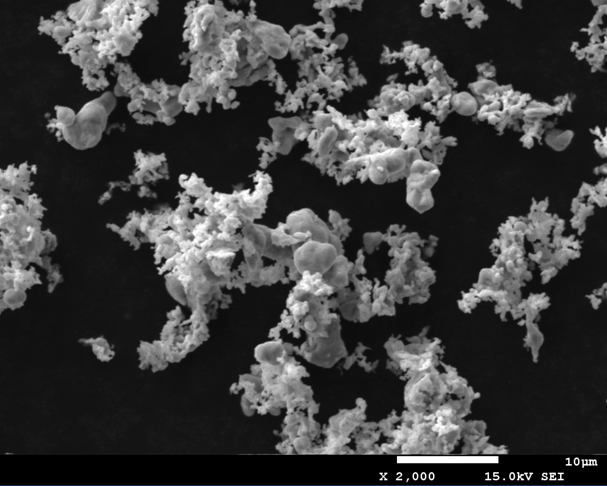

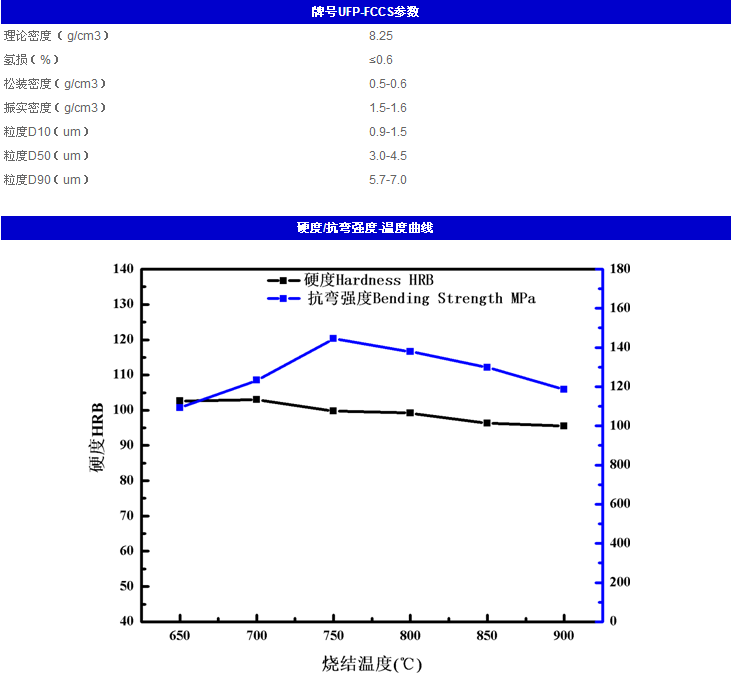

比表面積大，活性高，低溫?zé)Y(jié)性能好，650℃致密度即達(dá)到98%，硬度高，抗彎強(qiáng)度適中，燒結(jié)斷口呈明顯的脆性斷裂，能有效提高工具鋒利度。

主要用途：

花崗石、陶瓷鋸切及磨削工具，降低燒結(jié)溫度，提高工具鋒利度。
